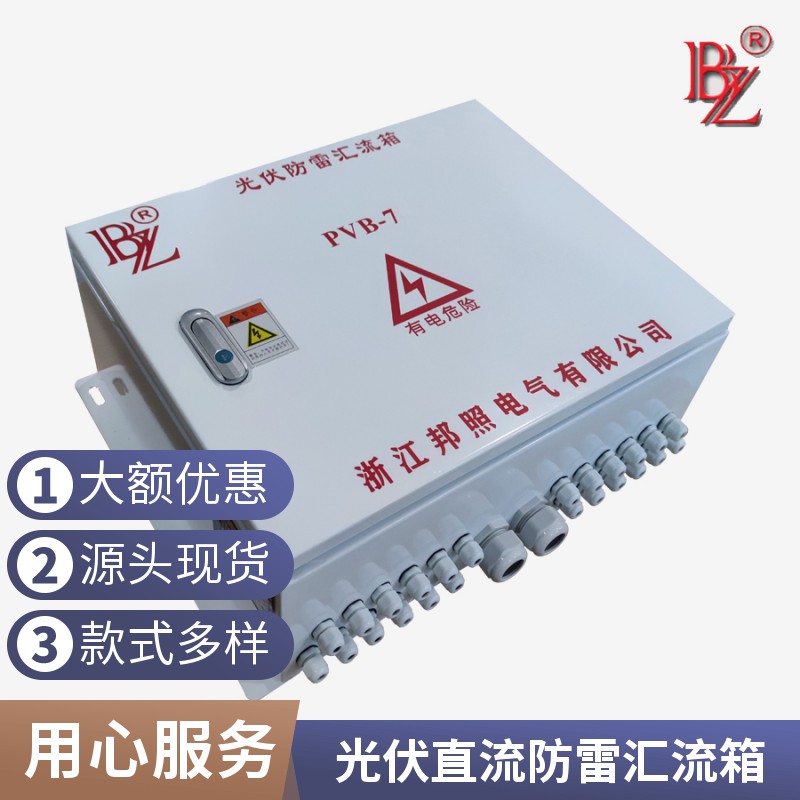

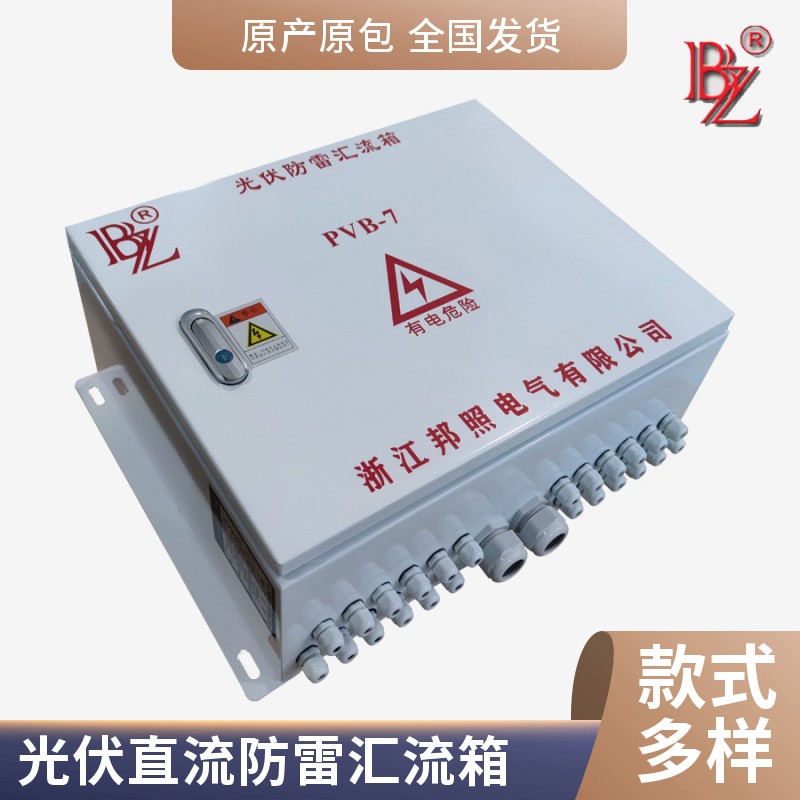

7進1出光伏防雷防反直流匯流箱

光伏發電系統中，為了減少光伏組件與逆變器之間的連接線、方便維護、減少損耗、提高產品的安全性和可靠性，一般需要在光伏組件與逆變器之間增加匯流裝置。

光伏匯流箱除了具有光伏匯流的功能外，同時還應該具有電流防反、過電流保護、過電壓保護、防雷保護等一系列完善的保護功能。

邦照公司生產的光伏匯流箱具備了以上各種功能要求，與光伏并網、離網型逆變器配套使用可組成一套完整的光伏發電系統解決方案。

選擇光伏匯流箱時，用戶可以根據后端逆變器的輸入電壓范圍、輸出功率大小，把一定數量的規格相同的光伏組件串聯、并聯組成光伏組件串并列接入光伏匯流箱進行匯流，然后經過斷路器控制和防雷器保護之后輸出給后級逆變器使用。

主要特點：

l 可接入7路光伏電池串列，單路輸入陣列額定電流為5A可到15A；

l 總輸出可承受電流為250A，電壓為1000VDC；

l 單路光伏陣列加入高壓熔斷器保護、防反保護

l PV光伏接頭輸入 ，接線安全方便

l 光伏高壓防雷器保護；

l 光伏高壓斷路器控制輸出；

l 滿足室外安裝要求，防護等級IP65；
